Holzschäden untersuchen

Bohrwiderstandsmessung an Holzbauteilen

Wenn der Zustand eines Balkens von außen nicht sicher zu beurteilen ist, kann eine Bohrwiderstandsmessung Hinweise auf verborgene Fehlstellen im Holz geben. Torsten Seimen untersucht die betroffene Konstruktion vor Ort, legt geeignete Messpunkte fest und ordnet die Kurven zusammen mit Sichtbefund, Einbausituation und weiteren Messungen ein. So entsteht eine nachvollziehbare Grundlage für die nächsten Schritte an Ihrem Gebäude.

  • Verdeckte Auffälligkeiten gezielt untersuchen
  • Messergebnisse im Zusammenhang mit dem Bauteil bewerten
  • Befunde und Messpunkte nachvollziehbar dokumentieren
  • Weitere Untersuchungen oder Maßnahmen begründet planen

Was die Messung über ein Holzbauteil zeigt

Holz kann von außen intakt wirken, obwohl im Inneren bereits ein Bereich verändert ist. Feuchtigkeit, Pilzbefall oder ein Schaden durch Insekten können dazu führen, dass sich die Struktur eines Bauteils verändert. Auch Risse und Hohlräume sind an der Oberfläche nicht immer erkennbar. Die Bohrwiderstandsmessung ergänzt deshalb die Besichtigung dort, wo eine genauere Untersuchung des Querschnitts erforderlich ist.

Eine dünne Bohrnadel dringt an einem ausgewählten Punkt in das Holz ein. Währenddessen zeichnet das Gerät den Widerstand entlang des Bohrwegs als Kurve auf. Ändert sich der Widerstand auffällig, kann dies auf einen veränderten Bereich hindeuten. Die Kurve zeigt jedoch keinen fertigen Schadensbefund. Sie muss mit dem übrigen Zustand des Bauteils verglichen werden. Holzart, Jahrringlage, Feuchte, Bohrwinkel und der Zustand der Nadel können den Verlauf beeinflussen.

Geschädigtes Holzbauteil mit sichtbaren Fraßspuren
Sichtbare Holzschäden geben Anlass zu einer gezielten Untersuchung.

Sichtprüfung und Messkurve gehören zusammen

Vor der Messung werden Konstruktion, Oberflächen und zugängliche Anschlüsse betrachtet. Gibt es Verfärbungen, Feuchtespuren, Fraßmehl oder Verformungen? Liegen frühere Reparaturen vor? Wo könnte Wasser in das Bauteil eingedrungen sein? Solche Beobachtungen bestimmen, an welchen Stellen eine Messung sinnvoll ist. Ohne diese Einordnung wäre selbst eine sauber aufgezeichnete Kurve leicht falsch zu deuten.

Ein einzelner Bohrpunkt beschreibt nur einen schmalen Weg durch das Holz. Je nach Fragestellung sind mehrere Messpunkte oder ergänzende Verfahren notwendig. Besonders bei tragenden Teilen geht es nicht darum, einen einzelnen Zahlenwert zu erhalten. Entscheidend ist, ob sich aus allen Befunden ein schlüssiges Bild der betroffenen Zone ergibt und welche offene Frage anschließend noch zu klären ist.

Wo das Verfahren eingesetzt werden kann

Typische Untersuchungsstellen sind Balken, Pfetten, Sparren, Stützen oder historische Holzkonstruktionen. Auch verdeckte Bereiche an Auflagern oder Anschlüssen können Anlass für eine gezielte Prüfung sein, sofern sie zugänglich sind. Die Methode ist besonders hilfreich, wenn ein Verdacht besteht und ein großflächiges Öffnen der Konstruktion zunächst vermieden werden soll. Sie ersetzt aber keine vollständige Untersuchung des gesamten Gebäudes.

Messweg durch einen Holzbalken Eine dünne Bohrnadel trifft an einem Punkt eine mögliche innere Fehlstelle. Andere Bereiche bleiben ungeprüft. Ein Messweg, ein begrenzter Befund Die Nadel untersucht nur den Abschnitt, den sie tatsächlich durchdringt. Bohrweg mögliche Fehlstelle
Die Zeichnung zeigt die punktuelle Reichweite der Untersuchung und keine Diagnose eines konkreten Bauteils.

Vom Verdacht zum belastbaren Befund

Am Anfang steht Ihre Beobachtung. Vielleicht ist eine Stelle weich geworden, vielleicht wurde bei einer Sanierung ein Schaden sichtbar oder ein älterer Balken soll erhalten bleiben. Für die Vorbereitung helfen Fotos, vorhandene Pläne und Angaben dazu, wann Feuchtigkeit oder Veränderungen erstmals aufgefallen sind. Auch Informationen zu früheren Reparaturen können wichtig sein. Fehlen Unterlagen, lässt sich die Untersuchung dennoch vor Ort beginnen.

Der erste Termin dient der Bestandsaufnahme. Torsten Seimen prüft die erreichbaren Bauteile, erfasst auffällige Bereiche und bespricht mit Ihnen die konkrete Frage. Danach werden die Messpunkte so gewählt, dass sie einen Erkenntnisgewinn versprechen und die Oberfläche nur dort beanspruchen, wo es erforderlich ist. Bei verkleideten oder nicht erreichbaren Bereichen muss zunächst geklärt werden, ob eine Öffnung nötig und zulässig ist.

Die vier Schritte der Untersuchung

  1. Bauteil und Fragestellung aufnehmen – Sichtbefund, Nutzung, Zugänglichkeit und bekannte Vorschäden werden festgehalten.
  2. Messpunkte gezielt wählen – Die Lage der Bohrwege richtet sich nach dem Verdacht und der Konstruktion.
  3. Kurven im Zusammenhang auswerten – Auffälligkeiten werden mit den übrigen Beobachtungen verglichen.
  4. Nächste Schritte festlegen – Der Bericht erläutert, was erkennbar ist und welche Fragen offenbleiben.

Die Messung ist ein kleiner Eingriff in das Material. Das Bohrloch ist deutlich kleiner als bei einer großflächigen Öffnung, aber das Verfahren ist nicht berührungslos. In sensiblen Bauteilen oder bei denkmalgeschützter Substanz wird vorab abgestimmt, wo ein Eingriff möglich ist. Messstellen und ihre Lage werden dokumentiert. Ob und wie sie zu verschließen sind, hängt vom Bauteil und der weiteren Planung ab.

Weitere Verfahren können nötig sein

Eine Holzfeuchtemessung beantwortet eine andere Frage als die Bohrwiderstandsmessung. Sie kann helfen, einen aktuellen Feuchtezustand einzuordnen. Endoskopie oder eine gezielte Öffnung können zusätzlich sinnvoll sein, wenn ein Hohlraum, ein Anschluss oder ein verdeckter Bauteilbereich betrachtet werden muss. Eine Probe kann erforderlich werden, wenn die Art eines biologischen Befalls nicht allein aus der Besichtigung bestimmbar ist. Das Untersuchungsprogramm folgt dem konkreten Fall, nicht einer festen Geräteliste.

Was die Untersuchung umfasst

Verdacht prüfenSichtbare Spuren und Vorgeschichte erfassen.
Messpunkte wählenBohrwege nach der Fragestellung festlegen.
Kurven vergleichenAuffälligkeiten nicht isoliert deuten.
Feuchte einordnenAktuellen Zustand getrennt untersuchen.
Befund dokumentierenBeobachtung und Interpretation trennen.
Maßnahmen abstimmenWeitere Prüfungen fachlich planen.
Eine Auffälligkeit am Holzbauteil?

Wir besprechen, welche Untersuchung dafür sinnvoll ist.

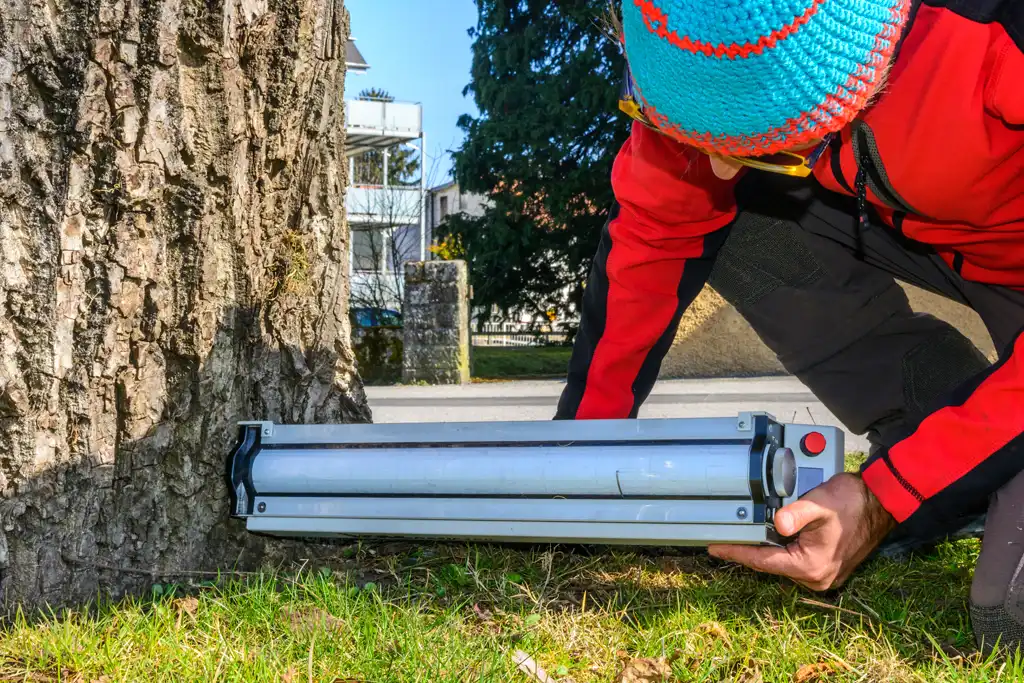

Bohrwiderstandsmessgerät bei einer Untersuchung von Holz
Die Messkurve muss mit dem Zustand des Bauteils abgeglichen werden.

Ergebnisse richtig einordnen und Maßnahmen planen

Die Aufzeichnung kann zeigen, dass der Widerstand entlang eines Bohrwegs deutlich abnimmt oder sich gegenüber benachbarten Messungen unterscheidet. Daraus ergibt sich ein Hinweis, der fachlich geprüft werden muss. Eine auffällige Kurve beweist nicht automatisch einen bestimmten Pilz- oder Insektenbefall. Ebenso schließt eine unauffällige Kurve einen Schaden außerhalb des schmalen Messwegs nicht aus. Diese Grenze ist bei der Planung weiterer Schritte wesentlich.

Die Messkurve liefert auch keine direkte Berechnung der Tragfähigkeit. Ob ein Bauteil tragend ist und wie seine Tragreserve zu beurteilen wäre, hängt unter anderem von Querschnitt, Lasten, Anschlüssen und dem tatsächlichen Schadensumfang ab. Wenn die Standsicherheit fraglich ist, braucht es eine gesonderte statische Beurteilung durch die dafür zuständige Fachplanung. Der Untersuchungsbericht sollte diese Grenze klar benennen, damit aus einer punktuellen Messung keine weitergehende Zusage abgeleitet wird.

Dokumentation, die Entscheidungen unterstützt

Eine gute Dokumentation nennt die untersuchten Bauteile, Lage und Anzahl der Messpunkte, die beobachteten Auffälligkeiten und die Grenzen der Aussage. Fotos und Messkurven machen den Weg vom Verdacht zur Bewertung nachvollziehbar. Wichtig ist eine verständliche Trennung zwischen Beobachtung, fachlicher Interpretation und Empfehlung. Eigentümer, Planende und ausführende Betriebe können damit gezielter besprechen, ob weitere Öffnungen, Proben oder Sicherungsmaßnahmen notwendig sind.

Bei einem älteren Gebäude kann die Untersuchung helfen, erhaltenswerte Substanz nicht vorschnell zu entfernen. Gleichzeitig darf der Wunsch nach Erhalt einen relevanten Schaden nicht verdecken. Die Entscheidung über Reparatur, Verstärkung oder Austausch braucht eine ausreichende Befundlage. Die Messung ist ein Baustein dafür. Sie schafft vor allem Klarheit darüber, wo genauer hingesehen werden sollte und wo die bisherigen Hinweise nicht ausreichen.

Aufwand und Kosten hängen vom Untersuchungsziel ab

Für den Aufwand sind Zahl und Erreichbarkeit der Bauteile, Umfang der Verdachtsstellen sowie Art der Dokumentation maßgeblich. Eine einzelne frei zugängliche Stütze ist anders zu untersuchen als ein Dachstuhl mit mehreren verdeckten Anschlüssen. Auch ergänzende Messungen, Proben oder Abstimmungen mit der Fachplanung können den Umfang verändern. Statt eines pauschalen Versprechens erhalten Sie nach der Schilderung Ihres Falls eine Einordnung des sinnvollen Vorgehens.

Vom Verdacht zur Entscheidung Der Sichtbefund wird durch gezielte Messungen und gegebenenfalls weitere Untersuchungen ergänzt, bevor Maßnahmen geplant werden. Vom Verdacht zur Entscheidung Eine Messkurve ergänzt den Befund. Sie ersetzt keine Beurteilung der Tragfähigkeit. 01 Sichtbefund Bauteil ansehen 02 Messung Punkte wählen 03 Abgleich Befunde prüfen 04 Planung Schritte klären Je nach Befund folgen weitere Öffnungen, Proben oder eine gesonderte statische Prüfung.
Die Schritte ordnen den Befund ein. Die Zeichnung ersetzt weder eine statische Berechnung noch die Prüfung am Gebäude.

Verwandte Leistungen

SanierungskonzepteBefunde in ein passendes Vorgehen überführen.Weiterlesen →
Denkmalpflege und SanierungHistorische Bausubstanz mit Augenmaß beurteilen.Weiterlesen →
Bau-ForensikUnklare Schadensursachen systematisch untersuchen.Weiterlesen →

Häufige Fragen zur Bohrwiderstandsmessung

Ist die Untersuchung zerstörungsfrei?

Nein. Die Nadel hinterlässt ein kleines Bohrloch. Der Eingriff ist im Vergleich zu einer großflächigen Öffnung gering, aber er muss bei empfindlichen Oberflächen und geschützter Bausubstanz berücksichtigt werden.

Kann aus der Kurve die Tragfähigkeit eines Balkens abgelesen werden?

Nein. Die Kurve zeigt den Widerstand entlang eines einzelnen Bohrwegs. Für Aussagen zur Tragfähigkeit müssen Konstruktion, Belastung und der tatsächliche Schadensumfang gesondert beurteilt werden.

Wie viele Messpunkte sind nötig?

Das hängt von Bauteil, Verdacht und Zugang ab. Ein einzelner Punkt kann eine Auffälligkeit aufzeigen, bildet aber keinen ganzen Balken ab. Die Zahl der Punkte wird aus der Fragestellung und dem Sichtbefund abgeleitet.

Wird damit die Ursache eines Schadens festgestellt?

Die Messung kann einen veränderten Bereich sichtbar machen. Für die Ursache braucht es häufig weitere Informationen zu Feuchtigkeit, Einbausituation und gegebenenfalls biologischem Befall.

Eignet sich das Verfahren für ein denkmalgeschütztes Gebäude?

Es kann dort sinnvoll sein, wenn der kleine Eingriff mit den Anforderungen an die Substanz vereinbar ist. Messpunkte und ergänzende Untersuchungen werden vorab mit den Beteiligten abgestimmt.
