Gebäudethermografie zur Untersuchung der Gebäudehülle

Ein Wärmebild zeigt Temperaturunterschiede an sichtbaren Gebäudeflächen. Eine kalte Ecke oder ein auffälliger Anschluss ist damit noch nicht erklärt. Torsten Seimen gleicht die Aufnahme mit Wetter, Bauteilaufbau und weiteren Befunden ab. So entsteht aus dem Bild eine konkrete Frage für die nächste Prüfung.

  • Temperaturmuster an zugänglichen und schwer einsehbaren Flächen dokumentieren
  • Aufnahmebedingungen und Grenzen der Darstellung nachvollziehbar festhalten
  • Auffälligkeiten mit Bauteilaufbau, Nutzung und weiteren Befunden abgleichen
  • Aus dem Befund einen sinnvollen nächsten Prüfschritt ableiten

Erst die Frage, dann die Wärmebildkamera

Vor der Aufnahme steht die Frage am Gebäude. Geht es um einen auffälligen Fensteranschluss, eine kalte Raumecke, eine Fläche nach einer Dämmmaßnahme oder eine vermutete Luftleckage? Für jede Frage sind andere Blickwinkel und Randbedingungen wichtig. Ein Wärmebild ohne Beschreibung des Bauteils zeigt zwar Farben, aber noch keine belastbare Aussage. Deshalb werden der bisherige Verlauf, vorhandene Pläne und die Nutzung des Raums besprochen. Fotos der sichtbaren Oberfläche helfen später, die thermische Auffälligkeit genau zuzuordnen.

Eine Ortung beginnt häufig mit einer Begehung. Wo liegt die Stelle, welche Materialien grenzen aneinander und ist die Auffälligkeit neu? Eine feuchte Wand kann anders reagieren als eine trockene. Ein Metallteil kann Strahlung anders abgeben als Putz. Eine warme Leitung hinter einer Bekleidung kann ein Muster prägen, ohne dass ein Bauschaden vorliegt. Die Thermografie soll solche Möglichkeiten eingrenzen. Sie darf nicht an die Stelle des baulichen Verständnisses treten.

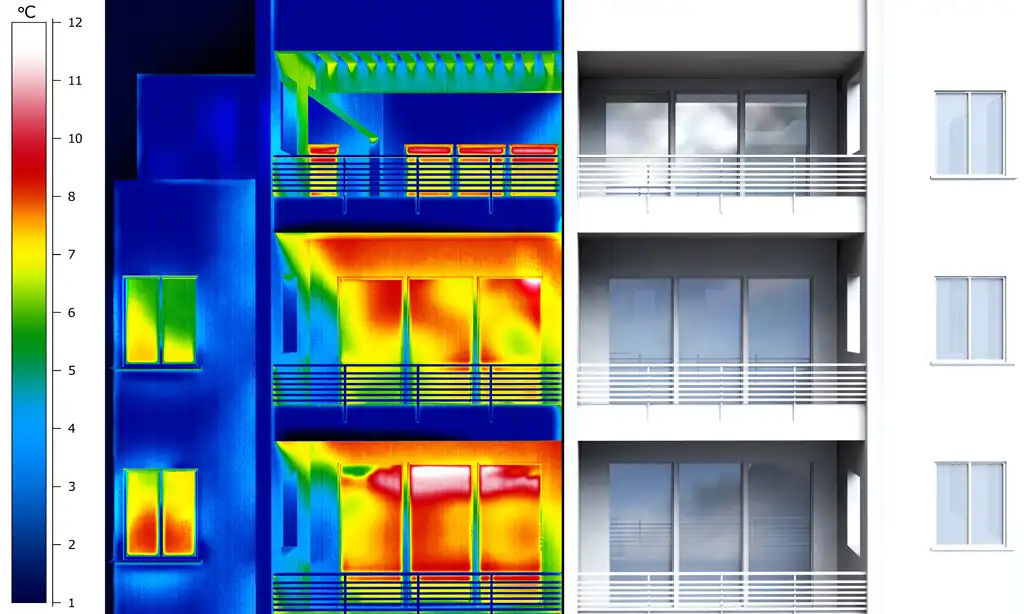

Thermografieaufnahme und sichtbare Gebäudefassade im Vergleich
Temperaturmuster an der Oberfläche müssen zum Bauteil und zum Aufnahmezeitpunkt passen.

Was im Wärmebild tatsächlich sichtbar wird

Die Kamera erfasst Wärmestrahlung der sichtbaren Oberfläche und stellt daraus eine Temperaturverteilung dar. Sie sieht nicht durch Putz, Dämmung oder Dachdeckung hindurch. Auch eine dunkle Stelle im Bild bedeutet nicht automatisch, dass dahinter Feuchte liegt. Die angezeigte Temperatur hängt unter anderem von der Oberfläche und von reflektierter Strahlung ab. Glänzende Materialien sind besonders kritisch. Eine plausible Auswertung prüft deshalb, ob die Oberfläche für die Messung geeignet ist und ob ein auffälliges Muster von außen beeinflusst wurde.

Das sichtbare Foto und das Thermogramm erfüllen unterschiedliche Aufgaben. Das Foto zeigt Lage und Bauteildetail. Das Wärmebild zeigt die Temperaturverteilung zum Aufnahmezeitpunkt. Erst der Vergleich macht deutlich, ob sich eine auffällige Zone beispielsweise an einem Anschluss, einer Materialgrenze oder einer verschatteten Stelle befindet. Die Bildunterschrift sollte diesen Zusammenhang erklären. Eine bloße Farbskala ohne Ortsangabe hilft einem späteren Handwerksbetrieb wenig.

Aufnahmebedingungen gehören zum Befund

Sonneneinstrahlung, Wind und Niederschlag können eine Gebäudeoberfläche stark beeinflussen. Auch die Temperaturdifferenz zwischen innen und außen sowie die Dauer eines stabilen Betriebszustands sind wichtig. Eine kurz zuvor eingeschaltete Heizung oder ein geöffnetes Fenster kann das Ergebnis verändern. Darum werden Zeitpunkt und Bedingungen dokumentiert. Wenn sie für eine Fragestellung ungünstig sind, wird eine Aufnahme verschoben oder ihre Aussage ausdrücklich begrenzt.

Bei Außenaufnahmen kann Restwärme nach direkter Sonne ein Problem sein. Bei Innenaufnahmen verändern Möbel, Vorhänge und Luftströmungen den Blick auf eine Fläche. Eine verdeckte Raumecke ist nicht mit einer frei zugänglichen Ecke vergleichbar. Eine seriöse Untersuchung benennt solche Unterschiede, statt alle Flächen als gleich geprüft darzustellen. Auch die gewählte Farbskala wird nicht als Beweis interpretiert. Ein kleiner Temperaturunterschied kann durch eine enge Skala dramatisch wirken.

Vom Wärmebild zur baulichen Frage

1MusterOberfläche erfassen2KontextWetter und Aufbau3PrüfungUrsache eingrenzen
Schematischer Weg zur Einordnung. Das Wärmebild allein zeigt keine verborgene Schadensursache.
Thermogramm einer Gebäudefläche
Eine auffällige Zone im Wärmebild ist ein Hinweis für eine gezielte Prüfung.

Auffälligkeiten an der Gebäudehülle einordnen

Thermografie kann auf Temperaturmuster an Anschlüssen, Deckenrändern oder Fassadenflächen aufmerksam machen. Ob daraus ein Problem entsteht, hängt vom konkreten Bauteil und den Randbedingungen ab. Eine konstruktionsbedingte Wärmebrücke ist nicht automatisch ein akuter Schaden. Umgekehrt kann eine unauffällige Aufnahme einen verdeckten Mangel nicht sicher ausschließen. Torsten Seimen betrachtet deshalb den Aufbau, mögliche Feuchtequellen und die bisherige Entwicklung. Die Bewertung soll erklären, was beobachtet wurde und was aus der Aufnahme nicht abgeleitet werden kann.

Bei einer energetischen Fragestellung ist der Bezug zum Gebäude wichtig. Ein Bild kann Unterschiede zwischen Teilflächen zeigen. Eine genaue Aussage zu Energieverbrauch oder Einsparung lässt sich daraus allein nicht berechnen. Dafür wären weitere Gebäudedaten und gegebenenfalls eine gesonderte energetische Bewertung erforderlich. Die thermografische Untersuchung kann jedoch helfen, Bereiche für eine genauere Prüfung zu wählen und auffällige Details zu dokumentieren.

Luftleckagen gemeinsam mit anderen Verfahren suchen

Ein Luftaustausch durch eine undichte Stelle kann die Temperatur einer Oberfläche beeinflussen. Das Muster ist jedoch nicht immer vorhanden und nicht immer eindeutig. Wird gezielt nach Leckagen gesucht, kann die Thermografie mit einer Luftdichtheitsmessung und einem definierten Druckzustand kombiniert werden. Dann lassen sich Strömungen unter geeigneten Bedingungen besser lokalisieren. Die Messung und die Aufnahme beantworten gemeinsam eine konkretere Frage als ein Einzelbild. Der weitere Schritt ist meist die Prüfung des Anschlussdetails, nicht die pauschale Abdichtung einer ganzen Fläche.

Bei Bestandsgebäuden ist außerdem zu beachten, dass Luftundichtheit, Feuchte und Wärmebrücke unterschiedliche Sachverhalte sind. Sie können an derselben Stelle auftreten, müssen es aber nicht. Eine kalte Zone kann auch von Material oder Nutzung abhängen. Der Bericht benennt deshalb die vermutete Beziehung zwischen den Befunden und macht kenntlich, welche Ursache noch offenbleibt. So werden Handwerksarbeiten nicht nur nach einem Farbfleck im Bild geplant.

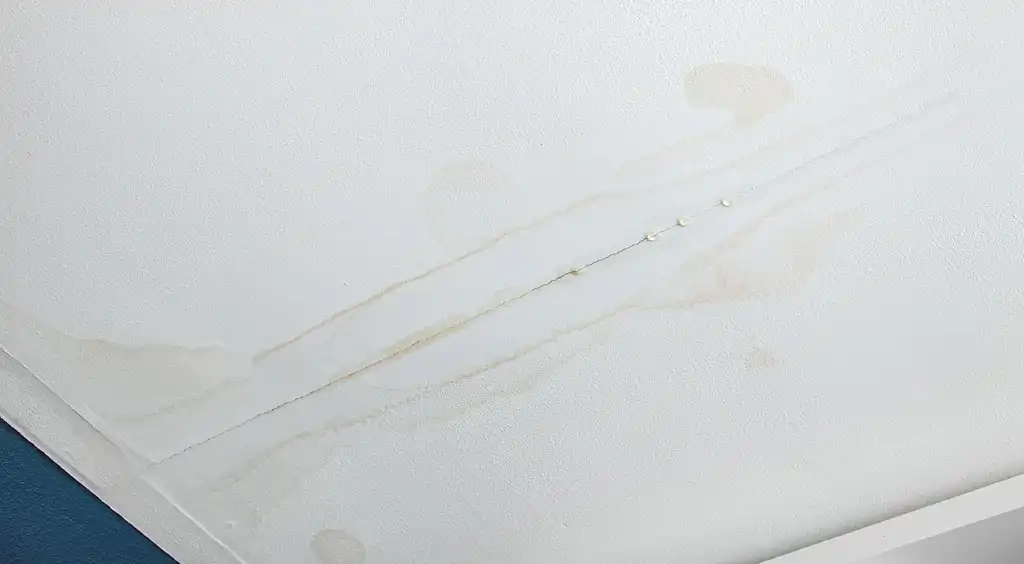

Feuchte und Schimmel nicht aus Farben ablesen

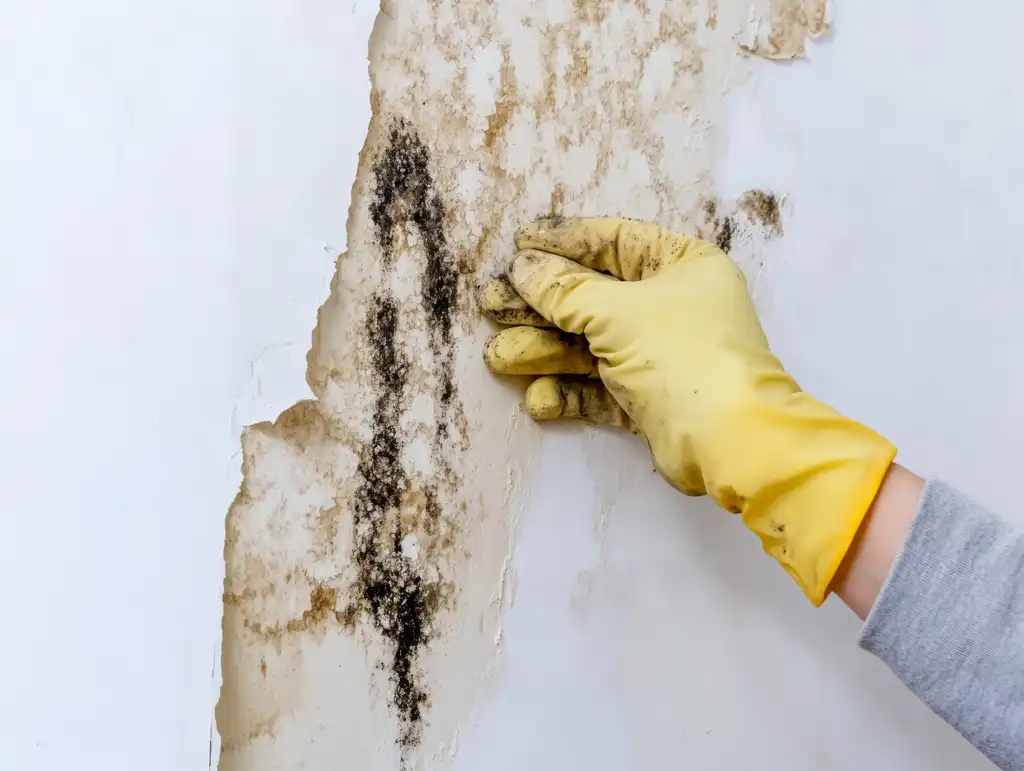

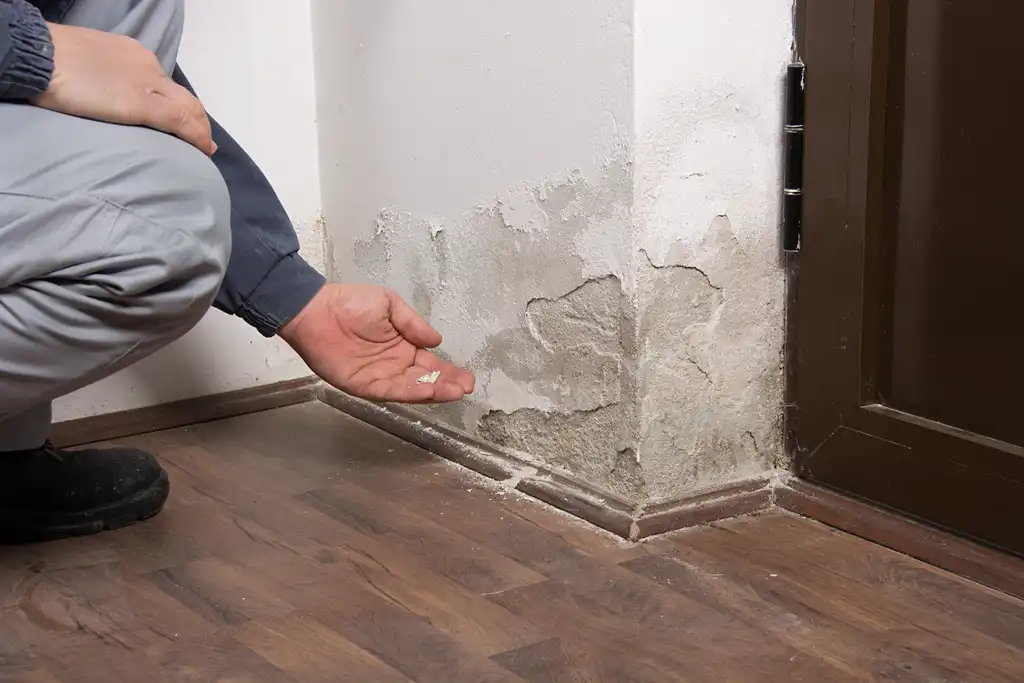

An einer feuchten Stelle kann Verdunstungskälte ein Muster erzeugen. Das ist ein möglicher Hinweis, aber keine Feuchtemessung. Eine Schimmelursache wird ebenfalls nicht allein durch Thermografie bestimmt. Dafür sind der tatsächliche Zustand der Oberfläche, Feuchtequellen, Raumklima und Nutzungsbedingungen relevant. Bei Verdacht auf einen Wasserschaden kann eine gezielte Messung am Bauteil oder eine Öffnung nötig sein. Bei sichtbarem Schimmel muss zusätzlich beurteilt werden, wie weit der Befall reicht und wodurch die Feuchte entsteht. Ein Wärmebild kann die Suche unterstützen, ersetzt diese Schritte aber nicht.

Welche Einflüsse das Bild verändern

1AußenSonne und Wind2BauteilMaterial und Schichten3InnenHeizung und Nutzung
Die drei Einflussbereiche wirken zusammen. Die Darstellung ersetzt keine Bewertung der konkreten Messbedingungen.

Ergebnisse verständlich dokumentieren

Ein brauchbarer Bericht zeigt die relevante Aufnahme, ein zugehöriges sichtbares Bild, Ort und Blickrichtung. Er nennt die Bedingungen, unter denen das Thermogramm entstand. Die Bewertung trennt das gemessene oder sichtbare Muster von der vermuteten Ursache. Wenn mehrere Erklärungen möglich sind, werden sie nicht als Gewissheit dargestellt. Eine gezielte Nachprüfung kann dann etwa an einem Anschluss, einer Dämmstelle oder einer feuchten Zone ansetzen. Der Untersuchungsumfang bestimmt, wie weit die Aussage reicht.

Für Eigentümer zählt vor allem der nächste Schritt. Muss eine Stelle beobachtet, nachgemessen oder geöffnet werden? Ist eine Ergänzung durch Luftdichtheitsmessung sinnvoll? Oder genügt die Aufnahme, um einem Betrieb die Lage einer bereits sichtbaren Beschädigung zu zeigen? Die Antwort sollte zur Fragestellung und zum möglichen Schaden passen. Eine umfangreiche Sanierung lässt sich nicht allein mit einer farbigen Abbildung begründen. Ebenso sollte eine unauffällige Aufnahme nicht als pauschales Gütesiegel für das gesamte Gebäude verwendet werden.

Qualitätskontrolle während Bau und Sanierung

Bei neuen oder sanierten Bauteilen kann eine thermografische Prüfung Teil einer vereinbarten Qualitätskontrolle sein. Voraussetzung sind geeignete Bedingungen und ein klar festgelegter Prüfbereich. Eine Aufnahme kurz nach Fertigstellung kann eine Auffälligkeit zeigen, die dann mit Ausführungsplänen und zugänglichen Details verglichen wird. Bei Dämmarbeiten interessiert beispielsweise, ob eine Fläche ungleichmäßig wirkt und ob das Muster zum Aufbau passt. Ein sichtbarer Unterschied allein sagt noch nicht, welche Schicht betroffen ist.

Auch Nachkontrollen brauchen ein festes Ziel. Wurde ein Anschluss nachgearbeitet, sollte dokumentiert sein, was geändert wurde und welche Stelle erneut betrachtet wird. Wetter, Heizbetrieb und Blickwinkel sollten soweit möglich vergleichbar sein. Andernfalls lässt sich ein Vorher-Nachher-Bild nur eingeschränkt bewerten. Eine gute Dokumentation erklärt genau diese Einschränkung und schützt vor falschen Erwartungen an die Methode.

Den Ortstermin vorbereiten

Hilfreich sind Adresse, betroffener Bereich, sichtbare Fotos und Angaben dazu, wann eine Auffälligkeit auftritt. Nennen Sie bekannte Umbauten, frühere Wasserschäden und bereits ausgeführte Arbeiten. Baupläne und Details zum Schichtenaufbau sind besonders bei verdeckten Anschlüssen nützlich. Torsten Seimen bespricht, ob eine Thermografie für die konkrete Frage geeignet ist und ob ergänzende Verfahren eingeplant werden sollten. So wird aus einer Messung eine Untersuchung mit nachvollziehbarem Ziel.
